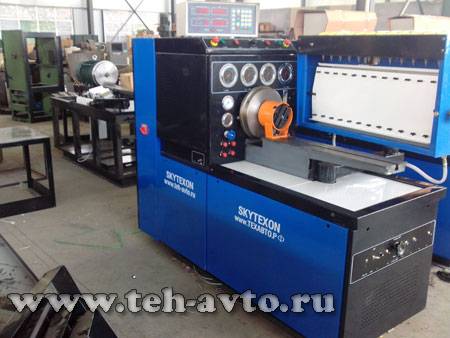

Cтенд ТА-500 SKYTEXON (ДД 10-04К) универсальный для проведения испытаний, дальнейшей регулировки и ремонта различных ТНВД, 12 секционный, 15 кВт
Стенд топливный ТА-500 предназначен для диагностики и регулировки ТНВД отечественного и импортного производства до 12 секций включительно дизелей типа ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511, ЯМЗ-236 БЕ(НЕ), ЯМЗ-236 М2, ЯМЗ-236А, КамАЗ-740, КамАЗ 7408, ЗИЛ-645, ЗИЛ-0550, ГАЗ-5424, ГАЗ-5441, КДЗ-744, Д-65, Д-260, 64НСП 18/22, 6ДМ-21А, ДГР 200/750, Д-245.12, СМД-31, СМД-31Б, СМД-62, СМД-62АТ, СМД-31/32, А-01М, А-01 МЛ, А-01 МТГ, А-41Е, Д-440, СМД-60, СМД-72, СМД-64 ТНВД типа ТН, УТН, НД, 4УНТМ, ЛСТН. ТНВД типа Bosch K, M, MW,A, B, BV, P; MOTORPAL; распределительные ТНВД: Bosch, Lucas, Zexel, Denso.
Мы производим данный стенд на наших промышленных площадях, территориально расположенных в г. Циндао республика Китай. Это связано с тем, что практически все ведущие мировые производители, располагают свое производство в Китае – это более рентабельно. Весь процесс производства на предприятии проходит под нашим контролем. Дополнительно по прибытию стендов в Россию нами проводится проверка и обкатка каждого агрегата.
Топ модель в линейке стендов от ТехАвто стенд ТА-500. Он позволяет одновременно испытывать 12 секций по цикловой подаче; объем бака тестовой жидкости – 45 л; производительность стендового насоса подкачки – 9 л/мин., давление стендового насоса подкачки на штуцере подачи низкого давления – 0-4 bar, на штуцере подачи высокого давления 0-60 bar. Стенд оснащен системой имитации давления наддува для турбодизельных ТНВД, создающей давление в 0-2,5 bar. Также стенд имеет встроенную электрическую систему подогрева и радиаторную систему охлаждения. Привод – электродвигатель переменного тока мощностью 15 кВт, с автономной системой термостабилизации. Диапазон изменения оборотов 0-4000 об/мин ±1 об/мин, момент инерции маховика – 1,0 кг м2.
В комплект поставки входит стандартный набор оснастки, который позволяет устанавливать на стенд, тестировать и регулировать все распространенные модели рядных, роторных и одноплунжерных ТНВД фирм BOSCH, DENSO, DOOWON, LUCAS, DELPHI, MEFIN, MOTORPAL, ZEXEL и др., а также ТНВД автомобилей БелАЗ, ГАЗ, ЗиЛ, КамАЗ, МАЗ, СуперМАЗ и др, электронный тахосчетчик, встроенный ротаметр.
ПРОЦЕСС РЕГУЛИРОВКИ:
регулировка производится путем вращения приводного вала ТНВД присоединенного к муфте стенда, которая напрямую подключена к его приводу, при испытании поддерживается необходимая температура и давление топлива, указанное в тест-планах к каждому виду топливного насоса. Электронные блоки стенда измеряют указанные параметры: цикловую подачу, расход топлива, измеряется угол впрыска, разворот муфты опережения впрыска топлива, отклонение от параметров углов начала впрыска топлива. Все измерительные параметры того или иного насоса высокого давления указаны в программном обеспечении и тест-планах: для каждого вида ТНВД свои исходные данные.
ПРЕИМУЩЕСТВА СТЕНДА ТА-500 И ЕГО УНИКАЛЬНОСТЬ:
? Надежный электродвигатель мощностью 15 кВт и асинхронный преобразователь частоты
? Электронный тахосчетчик, входящий в основную комплектацию, показывает все регулируемые параметры, он программируем
? Для имитации работы насоса как на дизеле и для точности измерений, установлена система термостабилизации
? Установленная мощность стенда 15 кВт
? Соединение вала двигателя и муфты происходит напрямую
? Система контроля над высокой и низкой подачей топлива
? Источник постоянного питания (тока) с разными напряжениями 12 и 24В
? Мерный блок на 12 секций комплектуется двумя видами мензурок большого и малого объема
?Широчайшая комплектация стенда позволяет работать с большинством импортных и отечественных ТНВД: комплекты кронштейнов для импортных и отечественных ТНВД, для грузовых и легковых автомобилей, для сельхозтехники и спецтехники; трубки высокого давления, переходные муфты и фланцы, стендовые форсунки, стенд ТА-601 для проверки дизельных форсунок, справочная литература для ТНВД КАМАЗ, тракторных и распределительных ТНВД BOSCH типа VE.
? Встроенный корректор наддува
? Для диагностики топливного насоса низкого давления (ТННД/подкачка) в стенде присутствует встроенный ротаметр для измерения его производительности.
? Станция смазки, которая встроена в стенд возможна регулировка ТНВД с циркуляционной системой смазки.
Стенд ТНВД ТА-500 применяется для регулировки важнейших параметров топливного насоса высокого давления следующих типов: рядных механических ТНВД, рядных ТНВД с электронным управлением (BOSCH тип «P» – только с применением электронной приставки PE-3810), распределительного типа (BOSCH тип «VE» – только с применением электронной приставки VE-3800); для регулировки и испытания насос-форсунок (только с применением комплекта «CAM-BOX») с количеством секций до 12.
РЕГУЛИРУЕМЫЕ ПАРАМЕТРЫ И ЗНАЧЕНИЯ С ПОМОЩЬЮ СТЕНДА ДЛЯ ИСПЫТАНИЯ ТНВД:
? Производительность каждой насосной секции: диагностируется величина (объем) подаваемого топлива и ее равномерность;
? Частота вращения вала в момент начала действия регулятора;
? Частота вращения вала в момент прекращения подачи топлива;
? Давление, при котором происходит открытие клапанов;
? Угол начала нагнетания, конца подачи топлива по поворотному валу топливного насоса, чередование подачи топлива секциями насоса.
? Диагностика угла начала и конца впрыска топлива;
? Диагностика муфты опережения впрыска топлива и ее параметров.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Модель | ТА-500 |
|
Тип |
стационарный |
| Количество одновременно испытываемых секций высокого давления | 12 |
| Диапазон воспроизведения величин: | |
|
Частоты вращения приводного вала, мин-1 |
0…..4000 |
|
Отсчёта числа циклов, цикл |
50…..9999 |
|
Цикловой подачи топлива, мм?/цикл |
0…..250 |
|
Температуры топлива, С |
20…..45 |
|
Углов начала нагнетания (впрыска) топлива, градус |
0…..360 |
|
Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус |
10…0…10 |
|
Разрежение в пневмосистеме, мм.ртут.ст. |
0…..760 |
|
Измерение угла начала подачи, |
0…..360 |
|
Давление фазировки, бар |
0…..60 |
|
Давления топлива, Мпа |
0…..4 |
|
Давления воздуха, бар |
0…..2,5 |
|
кгс/см2 |
0…..2 |
|
Объём измерительных сосудов топлива, мл |
45/150 |
| Пределы допускаемых отклонений измеряемых величин: | |
|
Частоты вращения приводного вала в интервале: от 70 до 800 мин-1
|
±1 |
|
Частоты вращения приводного вала в интервале: свыше 800 мин-1, % |
±0,25 |
|
Отсчёта числа циклов, цикл |
±1 |
|
Цикловой подачи топлива, % |
±1 |
|
Температуры топлива, С |
±2 |
|
Углов начала нагнетания (впрыска) топлива, градус |
±0,25 |
|
Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус |
±0,5 |
| Пределы погрешности измерения (характеристика приборов): | |
|
Частоты вращения приводного вала, мин-1 |
±1 |
|
Отчёта числа циклов, цикл |
±1 |
|
Цикловой подачи топлива, мл/1000 циклов |
±1 |
|
Температуры топлива, С |
±1 |
|
Углов начала нагнетания (впрыска) топлива, градус |
±0,25 |
|
Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус |
±0,5 |
| Давления топлива в интервале: | |
|
0,1…0,6 МПа |
±0,015 |
|
1…6 кгс/см2 |
±0,15 |
|
0,6…3,0 |
±0,1 |
|
6…30 кгс/см2 |
±1,0 |
| Давления воздуха, МПа | |
|
кгс/см2 |
±0,15 |
| Вместимость баков (обеспечивается конструкцией): | |
|
Для топлива, л |
40 |
| Для грязного топлива, л |
10 |
|
Напряжение сети питания,380 В |
