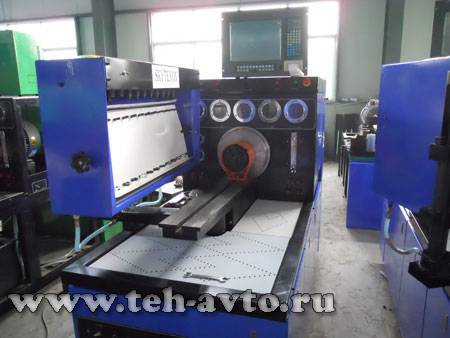

Cтенд ТА-501 SKYTEXON (ДД 10-05Э) универсальный, компьютерный для проведения испытаний, регулировки и ремонта любых ТНВД, 12 секционный, 15 кВт
регулировка производится путем вращения приводного вала ТНВД присоединенного к муфте стенда, которая напрямую подключена к его приводу, при испытании поддерживается необходимая температура и давление топлива, указанное в тест-планах к каждому виду топливного насоса. Данные, указанные в тест-планах уникальны для каждого вида ТНВД. Электронные блоки стенда измеряют указанные параметры: цикловую подачу, расход топлива, измеряется угол впрыска, разворот муфты опережения впрыска топлива, отклонение от параметров углов начала впрыска топлива. Все измерительные параметры того или иного насоса высокого давления указаны в программном обеспечении и тест-планах: для каждого вида ТНВД свои исходные данные.
ПРЕИМУЩЕСТВА СТЕНДА ТА-501 И ЕГО УНИКАЛЬНОСТЬ:
? Надежный электродвигатель мощностью 15 кВт и асинхронный преобразователь частоты
? Тахосчетчик в виде LCD-монитора 15?
? Система термостабилизации: для точности измерений и полной имитации работы ТНВД на двигателе
? Соединение вала двигателя и муфты происходит напрямую
? Система контроля над высокой и низкой подачей топлива
? Источник постоянного питания (тока) с разными напряжениями 12 и 24В
? Мерный блок на 12 секций комплектуется двумя видами мензурок большого и малого объема
? Стенд диагностики ТНВД оснащен специальной системой, которая контролирует скорость вращения привода. Данная система имеет систему обратной связи и позволяет работать при заданной скорости независимо от нагрузки.
?Широчайшая комплектация стенда позволяет работать с большинством импортных и отечественных ТНВД: комплекты кронштейнов для импортных и отечественных ТНВД, для грузовых и легковых автомобилей, для сельхозтехники и спецтехники; трубки высокого давления, переходные муфты и фланцы, стендовые форсунки, стенд ТА-601 для проверки дизельных форсунок, справочная литература для ТНВД КАМАЗ, тракторных и распределительных ТНВД BOSCH типа VE.
? Для ТНВД с корректором по наддуву и двигателей с турбокомпрессорами в стенде ТА-501 применяется встроенный пневматический тестер
? Для диагностики топливного насоса низкого давления (ТННД/подкачка) в стенде присутствует встроенный ротаметр для измерения его производительности.
? Станция смазки, которая встроена в стенд возможна регулировка ТНВД с циркуляционной системой смазки.
Стенд ТНВД ТА-501 применяется для регулировки важнейших параметров топливного насоса высокого давления следующих типов: рядных механических ТНВД, рядных ТНВД с электронным управлением (BOSCH тип «P» – только с применением электронной приставки PE-3810), распределительного типа (BOSCH тип «VE» – только с применением электронной приставки VE-3800); для регулировки и испытания насос-форсунок (только с применением комплекта «CAM-BOX») с количеством секций до 12. Поэтому перед тем как купить стенд ТНВД – определитесь с теми задачами, которые вы ставите перед топливным участком и какие виды и типы насосов высокого давления Вы собираетесь ремонтировать, т.к. от этого будет зависеть цена стенда ТНВД.
РЕГУЛИРУЕМЫЕ ПАРАМЕТРЫ И ЗНАЧЕНИЯ С ПОМОЩЬЮ СТЕНДА ДЛЯ ИСПЫТАНИЯ ТНВД:
? Производительность каждой насосной секции: диагностируется величина (объем) подаваемого топлива и ее равномерность;
? Частота вращения вала в момент начала действия регулятора;
? Частота вращения вала в момент прекращения подачи топлива;
? Давление, при котором происходит открытие клапанов;
? Угол начала нагнетания, конца подачи топлива по поворотному валу топливного насоса, чередование подачи топлива секциями насоса.
? Диагностика угла начала и конца впрыска топлива;
? Диагностика муфты опережения впрыска топлива и ее параметров.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель |
ТА-501 |
|
Тип |
стационарный |
| Количество одновременно испытываемых секций высокого давления | 12 |
| Диапазон воспроизведения величин: | |
|
Частоты вращения приводного вала, мин-1 |
70…..3000 |
|
Отсчёта числа циклов, цикл |
50…..9999 |
|
Цикловой подачи топлива, мм?/цикл |
0…..250 |
|
Температуры топлива, °С |
20…..45 |
|
Углов начала нагнетания (впрыска) топлива, градус |
0…..360 |
|
Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус |
10…0…10 |
|
Давления топлива, МПа кгс/см2 |
0…..3 0…..30 |
|
Давления воздуха, МПа кгс/см2 |
0…..2 |
|
|
0…..2 |
|
Объём измерительных сосудов топлива СТА, мл |
45/150 |
| Пределы допускаемых отклонений измеряемых величин: | |
|
Частоты вращения приводного вала в интервале: от 70 до 800 мин-1 |
±2 |
|
Частоты вращения приводного вала в интервале: свыше 800 мин-1, % |
±0,25 |
|
Отсчёта числа циклов, цикл |
±1 |
|
Цикловой подачи топлива, % |
±1 |
|
Температуры топлива,С |
±2 |
|
Углов начала нагнетания (впрыска) топлива, градус |
±0,25 |
|
Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус |
±0,5 |
| Пределы погрешности измерения (характеристика приборов): | |
|
Частоты вращения приводного вала, мин-1 |
±1 |
|
Отчёта числа циклов, цикл |
±1 |
|
Цикловой подачи топлива, мл/1000 циклов |
±1 |
|
Температуры топлива,С |
±1 |
|
Углов начала нагнетания (впрыска) топлива, градус |
±0,25 |
|
Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус |
±0,5 |
| Давления топлива в интервале: | |
|
0,1…0,6 МПа |
±0,015 |
|
1…6 кгс/см2 |
±0,15 |
|
0,6…3,0 |
±0,1 |
|
6…30 кгс/см2 |
±0,1 |
| Давления воздуха, МПа |
±1,0 |
|
кгс/см2 |
±0,15 |
| Вместимость баков (обеспечивается конструкцией): | |
|
Для топлива, л |
40 |
|
Для грязного топлива, л |
10 |
|
Напряжение сети питания 380 В |
