М108-Э Стенд для диагностики (проверки) грузовых и легковых форсунок Common Rail
Стенд М-108Э предназначен для диагностики форсунок Common Rail производства Bosch, Delphi, Denso, Siemens (в том числе пьезо) и форсунок А-04 с возможностью кодировки форсунок фирмы Bosch.
Стенд оборудован двумя типами измерительных систем – мензурочной и безмензурочной, базой с тест-планами для электромагнитных форсунок фирмы Bosch, Denso, Delphi и пьезоэлектрических Piezo Bosch с возможностью обновления и самостоятельного пополнения.
На станке можно проверить следующие параметры:
– минимальную длительность импульса срабатывания форсунки (BIP – сигнал);
– минимальное давление срабатывания форсунки;
– производительность форсунки в различных режимах.
Управление поддерживанием давления в системе подачи топлива к форсунке, длительностью импульса открытия форсунки, электроклапанами подачи топлива в мерные ёмкости стенда, осуществляется при помощи компьютера, на котором отображается информация при проведении тестов.

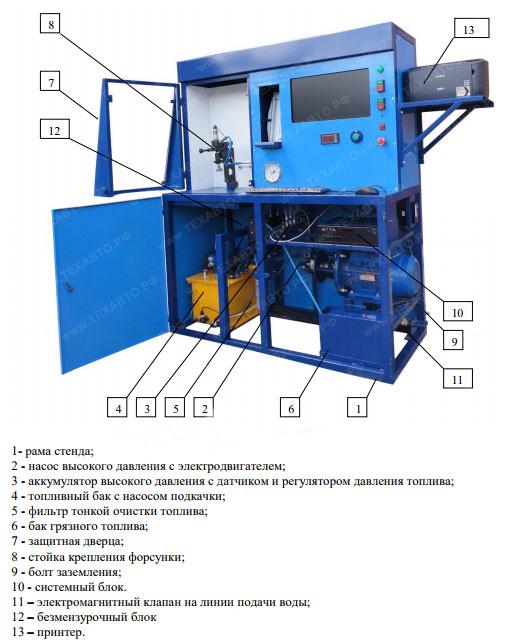

Стенд М-108Э состоит из корпуса, системы топливоподачи, системы термостабилизации топлива, электрооборудования и мерного блока. Питание электрооборудования стенда осуществляется от трёхфазной сети переменного тока 380 В, 50 Гц.
Внимание! На стенде можно осуществлять кодировку форсунок Denso и Delphi – дополнительная опция.
Технические характеристики:
| Тип | стационарный |
| Число одновременно испытываемых форсунок, шт | 1 |
|
Диапазон воспроизведения: |
|
| давление, МПа (кгс/см2) | 0…160 (0…1600) |
| длительность импульса открытия форсунки, мкс | 160-5000 |
| температура топлива, °C | 10-80 |
| частота включения форсунки, Гц | 16 |
| отсчет числа циклов | 1…9999 |
| частота вращения стендового насоса, об/мин | 50-1000 |
| Предел допускаемого отклонения:
температура топлива, °C отсчета числа циклов |
±3 ±1 |
| Диапазон измерения потока жидкости по каждому каналу, cv3/мин (безмензурочный блок) | 0,5-400,0 |
| Объем топлива мерных емкостей:
первого ряда, мл второго ряда |
6…135 2…40 |
| Емкость для топлива, л, не менее | 22 |
| Тонкость фильтрации топлива, мкм | 2 |
| Питание от сети переменного тока: | 380В/50 Гц |
| Питание системы стабилизации топлива | магистраль холодной воды с давлением 2-6 кгс/см2 |
| Установленная мощность, кВт
в том числе: электродвигателя насоса высокого давления: электродвигателя подкачки: ТЭН: |
5,5 4,0 0,25 1.25 |
| Габаритные размеры, мм, не более | 1050х665х1690 |
| Масса (без топлива), кг, не более | 265 |
