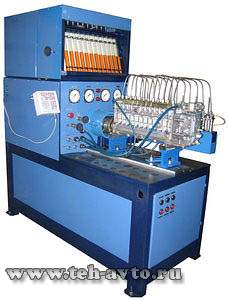

Стенд СДМ-12-02-15 для испытания, регулировки и ремонта ТНВД
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
Операции производимые на стенде:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:
– величина и равномерность подачи топлива секциями (производительность насосных секций)
– частота вращения вала ТНВД в момент начала действия регулятора
– давление открытия нагнетательных клапанов
– угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД
– угол действительного впрыскивания топлива (при диагностировании)
– характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД всех типов производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД импортного производства.
Стенд оснащен:
– электронной системой управления
– системой подачи топлива высокого и низкого давления
– системой термостабилизации
– встроенной станцией смазки
– встроенным имитатором системы наддува.
В зависимости от Ваших потребностей, на стенды СДМ-8-02 и СДМ-12-02 устанавливается асинхронный электродвигатель различной мощности 3,7 кВт; 7,5 кВт; 11 кВт; 15 кВт; 18 кВт.
Технические характеристики стенда ТНВД СДМ-12-02-15:
| Стенд для регулировки топливного насоса | СДМ-12-02-15 |
| Тип стенда | стационарный |
| Количество одновременно испытываемых секций | 8/12 |
| Мощность привода, кВт | 15 |
| Диапазон воспроизведения: | |
| Частоты вращения приводного вала, мин-1 | 50-3000 |
| Отсчёта числа оборотов, циклов | 1-9999 |
| Отсчёта числа циклов, циклов | 1-9999 |
| Давления топлива насоса стенда, МПа /кгс/см2/ | 0-3 /0-30/ |
| Давления масла, МПа /кгс/см2/ | 0-0,6 /0-6/ |
| Давления воздуха, МПа /кгс/см2/ | -0,1-+0,5 /-1+5/ |
| Предел допускаемого отклонения: | |
| Частоты вращения приводного вала | |
| в интервале: от 70 до 800 мин-1, мин-1 | ±2 |
| свыше 800 мин-1, % | ±0,25 |
| Отсчета числа циклов | ±0,5 |
| Диапазон измерения: | |
| Частоты вращения приводного вала, мин-1 | 0-9999 |
| Объёма топлива сосудами СТА, мл: | |
| 1-го ряда | 6-135 |
| 2-го ряда | 2-40 |
| Давления топлива насоса стенда, МПа /кгс/см2/ | 0…3 (0…30) |
| Давления топлива насоса ТНВД, МПа /кгс/см2/ | 0…0,6 (0…6) |
| Давления масла, МПа /кгс/см2/ | 0-0,6 /0-6/ |
| Давления воздуха, МПа /кгс/см2/ | -0,1-+0,5 /-1+5/ |
| Ёмкость топливного бака, л | 55 |
| Напряжение В, частота Гц | 220/380, 50±1 |
| Габаритные размеры стенда, мм | 1700х700х1800 |
| Масса, кг | 900 |
